Боевое применение

1. На малой дальности РЛС комплекса обеспечивала высокое соотношение сигнал-шум даже в условиях помех, а в случае невозможности этого оставалась возможность работы, используя оптический визир, поэтому при применении сирийских ЗРК «Оса» в боевых действиях в южном Ливане в начале 1980-х годов израильские ВВС были вынуждены применять массовый запуск беспилотных летательных аппаратов в качестве ложных целей, с последующей атакой ударной авиации на позиции израсходовавших боекомплект ЗРК. Таким образом были уничтожены 3 комплекса, а 4-й ЗРК «Оса» сбил один израильский разведчик RF-4E, количество уничтоженных при этом БПЛА не уточняется.
2. 12 октября 1981 года бойцы Полисарио с помощью ЗРК «Оса» сбили марокканский самолёт-воздушный командный пост C-130H «Геркулес», весь экипаж погиб. На следующий день с помощью «Осы» был сбит летящий на максимальной скорости истребитель Mirage F.1.
3. В ходе военных действий в Анголе в 1987—1988 году ЗРК «Оса» сбили один самолёт Atlas AM.3C Bosbok, два БПЛА IAI Scout и один Kentron Seeker.
4. Перед началом операции «Буря в пустыне» специальное подразделение США с использованием вертолётов проникло на территорию Кувейта, захватило и вывезло ЗРК «Оса» со всей технической документацией, заодно пленив и боевой расчёт, состоящий из иракских военнослужащих.
5. В ходе боевых действий в Кувейте иракским ЗРК «Оса» были сбиты несколько крылатых ракет «Томагавк».
6. Комплекс применялся в ходе вооружённого конфликта в Южной Осетии в августе 2008 года российской и грузинской сторонами. По некоторым данным, модернизированным комплексом «Оса-АК/АКМ» был сбит российский Ту-22М3.
7. 9К33М2 поставлялась так же в Ирак в 1984—1984 гг. и участвовала в Ирано-Иракском конфликте; поставлено 2 дивизиона по 3 батареи.
8. В ходе Гражданской войны в Сирии:

• бойцы Национальной коалиции сирийских революционных и оппозиционных сил сбили из трофейного комплекса два вертолёта Ми-8/Ми-17 САВВС
• 14 апреля 2020 года Сирийские ПВО использовало установки «Оса» для противодействия ракетному удару США, Британии и Франции в 2018 году. По информации Министерства обороны России, всего было применено 103 крылатые ракеты, из которых сирийскими средствами ПВО, успешно перехвачена 71 крылатая ракета. В отражении ракетного удара были задействованы средства ПВО С-125, С-200, «Бук», «Квадрат» и «Оса». Согласно официальным данными Министерства обороны США, ни одна из крылатых ракет поражена не была, а большинство пусков зенитных ракет были произведены уже после того, как крылатые ракеты достигли цели. Всего ЗРК «Оса» было выпущено 11 ракет, поражено 5 целей.
• 21 апреля 2020 года в Нагорном Карабахе был сбит беспилотник ORBITER
• 14 июля 2020 года на границе Армении и Азербайджана армянской стороной с помощью ЗРК «Оса», модернизированного армянскими специалистами, был сбит Азербайджанский беспилотник израильского производства Elbit Hermes 900, использовавшийся для нанесения ударов по территории Армении
• 18 июля 2020 года подразделениями ПВО Нагорно Карабахской Республики с помощью ЗРК «Оса АКМ» ,модернизированного армянскими специалистами, был сбит азербайджанский беспилотник израильского производства «ORBITER-3».
• 27 сентября 2020 года в ходе вторжения в Карабах вооружённые силы Азербайджана по собственным утверждениям уничтожили до 12 зенитно-ракетных комплексов «Оса» Армии Обороны Нагорного Карабаха. В доказательство МО Азербайджана предоставило 7 видео с поражением этих ЗРК, причём на некоторых из них были поражены фанерные макеты имитирующие данный ЗРК.

Конструкция

Локационная система

Она включает в себя:

• РЛС дальнего обнаружения на основе ФАР (фазированной антенной решётки), работающий в дециметровом диапазоне. Имеет круговой обзор по горизонтали, по вертикали её «поле зрения» зависит от используемого режима.
• Локаторы сопровождения и наведения. Работают в сантиметровом, для малых целей – миллиметровом диапазоне. Фиксирует цели в секторе ± 45°, за счёт вращения может иметь круговой обзор.
• Оптическо-электронная локаторная система.

Система обнаружения, сопровождения и управления огнём

Вариант 1: 1РС1-1Е

Твёрдотельная трёхкоординатная РЛС обнаружения и целеуказания оснащена ФАР для малых и средних высот. Работает в сантиметровом диапазоне.

Вариант 2: РЛМ СОЦ S-диапазона

Новейший радиолокационный модуль, доработанный для обнаружения низколетящих и малоскоростных целей в условиях активного противодействия и радиоэлектронной борьбы. Работает в дециметровом и сантиметровом диапазоне (Short-band). Способна обрабатывать до 40 целей.

РЛС сопровождения

Предназначена для отслеживания перемещений захваченной цели и точного наведения ракеты. В составе комплекса «Панцирь» могут использоваться станции 1РС2 или 1РС2-1Е «Шлем». Может сопровождать до 3 целей и четырёх управляемых зенитных ракет одновременно.

Автономный оптический пост

АОП предназначен для точного поиска цели по данным РЛС и определения, где по отношению к друг другу находятся цель и ракета. Приёмники рассчитаны на всесуточное применение. АОП работает с тремя каналами:

• оптический;
• инфракрасный;
• тепловизионный (ИК-пеленгатор).

Оптический пост может использоваться как в ручном, так и в автоматическом режиме.

Центральный вычислительный комплекс

Этот блок обрабатывает цифровые сигналы и ведёт автоматическое сопровождение целей. Одновременно может вести четыре объекта: две цели по оптическому каналу, столько же по радиолокационному. Захватывает до 10 целей в минуту.

Применение ЗРПК «Панцирь-С1»

Комплекс получил боевое применение во время конфликтов в Сирии и Ираке.

Ирак. Применялся иракской армией. В результате нападения исламистов на иракские военные формирования в 2017 году с использованием беспилотников были задействованы комплекс Панцирь С1. Из восьми целей поражены все при помощи пушечного вооружения, потери среди военных иракской армии – отсутствуют.

Сирия (авибаза Хмейми). ЗРПК использовала сирийская армия, ВКС РФ. Атака на сирийскую авиабазу в 2017 году, на которой базировались воздушные силы России была осуществлена с использованием беспилотников, которые несли взрывчатку, из 80 воздушных целей 40 были уничтожены средствами радиоэлектронной борьбы (РЭБ), а 30 целей подавлено комплексом «Панцирь-С1» с использованием ракетного и пушечного вооружения. Авиабаза не получила ущерба со стороны противника.

 Основные тактико-технические характеристики «Панцирь-С1»:

• Боекомплект – 12 ракет, 1400 снарядов.
• Дальность действия – 20 км.
• Масса боевой части ракеты – 20 кг.
• Время развертывания – 5 минут.
• Экипаж  – 3 человека.
• Количество сопровождаемых целей – 20.
• Максимальная высота поражения целей – 15 км.
• Время реакции – 4-6 секунд.
• Дальность обнаружения           – 36 км.
• Высота поражения – 15 км.
• Минимальная высота поражения – 5 м.
• Калибр – 30 мм.
• Дальность пушечного вооружения – 4 км.
• Вес снаряда – 840 грамм.
• Выносливость ствола 8000 выстрелов.
• Площадь рассеивания – 2 квадратных метра.
• Количество антенн – 3.
• Поле зрения – 2 режима.
• Скорость наведения – 100 градусов в секунду.

«Сопка» у кромки арктических льдов

С начала 1990-х Арктика у нас перестала считаться зоной потенциальных конфликтов, и все военные радиотехнические подразделения для «экономии» были расформированы. Над бескрайними просторами Северного Ледовитого океана, Сибири и Чукотки радиолокационное поле перестало существовать – залетай, кто хочет! Но необходимость обеспечения безопасности страны в резко изменившихся условиях военно-политической обстановки потребовала закрыть «пустоты» в небе.

mil.ru
Трассовый радиолокационный комплекс (ТРЛК) «Сопка-2».

Справились! Воссоздание радиолокационного поля в арктической зоне России на основе новой техники стало залогом постоянно действующего контроля воздушной обстановки и эффективного применения авиации и огневых средств ПВО в этом районе. Одна из самых полезных новинок – уникальный трассовый радиолокационный комплекс (ТРЛК) «Сопка-2».

Рабочие высоты ТРЛК – от 50 метров до 36 километров. Дальность обнаружения целей – до 450 километров. Антенное устройство первичного радиолокатора – фазированная антенная решетка (ФАР) с частотным управлением положения луча в вертикальной плоскости. Приемное устройство – многоканальное, состоит из 4 основных и 4 резервных каналов. Аппаратура цифровой обработки сигналов также многоканальная. Она построена на цифровых сигнальных процессорах и программируемых логических интегральных схемах (ПЛИС). Аналого-цифровое преобразование принятого сигнала производится на промежуточной частоте с формированием амплитудно-частотной характеристики с помощью цифровых фильтров, обеспечивающих высокую идентичность характеристик каналов и их фазовую стабильность.

На «Сопке-2» может работать один оператор. Также наличие контроля и дистанционного управления обеспечивает возможность работы без постоянного присутствия человека. Высокая надежность комплекса обеспечивается полным дублированием оборудования с автоматическим резервированием

Это особо важно при работе на Крайнем Севере. «Сопка-2» оборудована защитным антенным куполом и способна работать в любых метеоусловиях – при ветрах до 40 метров в секунду и температурах до -50 градусов по Цельсию

Модификации

По состоянию на 2022 год комплекс «Панцирь» существует в нескольких вариантах:

1. С1-О (2005 г.) Нет РЛС сопровождения, оптическая система одноканальная.
2. С1Э – экспортный вариант с ракетами 9М311. РЛС не установлена, что снижает цену.
3. 2Э (2006 г.). Специальный экспортный вариант с улучшенной РЛС.
4. С1 (2006 г.). Модификация, являющаяся базовой для российской армии. Ракета 57Э6Е.
5. С2 — модернизированный вариант
6. СА – вариант, предназначенный для использования в арктических условиях. Отсутствует пушечное вооружение, но усилено ракетное.
7. СМ (и экспортный вариант С1М) – модификация с повышенной дальностью действия.
8. СМ-СВ – модификация как для сухопутных, так и для десантных войск. Увеличена зона действия, возможно использование двух типов ракет.
9. М и МЕ – корабельные модификации. Предназначены для замены устаревших комплексов «Кортик/Каштан».

Шасси

Мобильные варианты комплекса устанавливаются на следующие виды техники:

• Автомобили «КамАЗ» моделей 6560 и 53958.
• Автомобили MAN-SX45 (экспортный вариант).
• Гусеничное шасси ГМ352М1Е.
• Гусеничное шасси ДТ-30ПМ (для комплекса «Панцирь-СА»).
• Многоцелевое колёсное шасси БАЗ-69092

Воздушные рубежи – на замке

В 2017 году – впервые за историю новой России – по периметру всех наших границ создано сплошное радиолокационное поле системы предупреждения о ракетном нападении (СПРН). Это было достигнуто за счет развертывания и постановки на боевое дежурство шести новых радиолокационных станций высокой заводской готовности «Воронеж», а также доработки трех действующих радиолокационных станций «Дарьял», «Днепр» и «Волга».

РЛС являются одним из ключевых элементов противовоздушной и противоракетной обороны России. Сегодня на страже воздушных рубежей страны стоят радиолокационные комплексы средних и больших высот «Небо-М» и «Небо-УМ», радиолокационные станции средних и больших высот «Противник», «Сопка-2», радиолокационные станции малых высот «Подлет-К1» и «Подлет-М», «Каста-2-2», а также комплексы средств автоматизации «Фундамент».

Владимир Коробицын/zvezdaweekly.ru
«Подлет-М».

Радиолокационные комплексы и станции боевого и дежурного режима способны «видеть» воздушные объекты на дальности более 400 километров и высоте более 100 километров. Они могут одновременно автоматически обнаруживать и сопровождать более 200 целей различных классов – самолетов, вертолетов, дистанционно пилотируемых летательных аппаратов и ракет на малых, средних и больших высотах.

Вооружение ЗРПК “Панцирь”

Боекомплект включает в себя до 12 ракет 57Е6-Е, а также 1400 снарядов. Машина содержит четыре пушки, которые заслуживают отдельного внимания. Это 30-миллиметровые орудия 2А38М. Многие эксперты называют их лучшими в мире в своем классе. Они отличаются не только высокой точностью, но и скорострельностью — в минуту способны выпустить до 5000 снарядов.

Пушка 2А38М считается лучшей в мире в своем класса

Сверхзвуковые зенитные ракеты, которыми стреляет “Панцирь”, также одни из лучших на сегодняшний день. Они отличаются маневренностью, а также высокой скоростью, которая составляет 1300 метров в секунду. В 2014 году в ходе учений “Панцирь” продемонстрировал способность уничтожения целей, двигающихся со скоростью 1000 м/с.

Добиться высоких характеристик удалось благодаря бикалиберной схеме. Вскоре после пуска ракеты разгонный блок отстреливается, при этом калибр ракеты сильно уменьшается. Это позволяет снизить аэродинамическое сопротивление. Масса боевой части ракеты составляет 16 кг. Каждый “Панцирь”, независимо от модификации, содержит 12 таких ракет.

По оценкам экспертов, ПВО, обеспечиваемое “Панцирем”, в настоящее время не по силам прорвать любыми средствами воздушного нападения. Отсюда возникает вопрос, почему же не все ракеты удается сбить? На этот вопрос мы отвечали ранее. Даже старые ракеты, такие как «Точка-У» иногда могут поразить цель, пролетев мимо средств ПВО.

Характеристики и особенности ЗРПК “Панцирь”

“Панцирь-С” может размещаться на гусеничном или колесном шасси, кроме того он может устанавливаться стационарно или на надводных кораблях. Поражение угрозы обеспечивают автоматические пушки, а также управляемые ракеты с радиолокационным и инфракрасным слежением. Управлять комплексом могут 2-3 оператора.

Важная особенность комплекса — совместная работа системы захвата и сопровождения целей с вооружением, которое обеспечивает зону поражения на высоте от 0 метров. Максимальная высота поражения составляет 15 км, а радиус действия — 20 км (40 км модификация «Панцирь-СМ). Минимальная дальность действия составляет 200 метров.

ЗРПК «Панцирь» способен поражать цели в радиусе до 20 км и на высоте до 15 км

Время реакции ЗРПК составляет 4-6 секунд, при этом пауза между пусками ракет составляет всего 1,5 секунды. Время развертывания составляет всего 5-6 минут. Комплекс способен обстреливать одновременно четыре цели под углом до 45 градусов и две цели под углом от 45 до 90 градусов. Как мы уже сказали выше, комплекс может быть использован для поражения наземных целей — живой силы противника и легкобронированной техники.

Следует отметить, что ЗРПК могут работать в связке (до 6 машин), обмениваясь данными через цифровую сеть связи. При этом одна машина в батарее работает не только как боевая, но и командный пункт. Остальные ЗРПК получают от него целеуказание. Сам командный пункт обнаруживает цели при помощи РЛС, в том числе и раннего предупреждения.

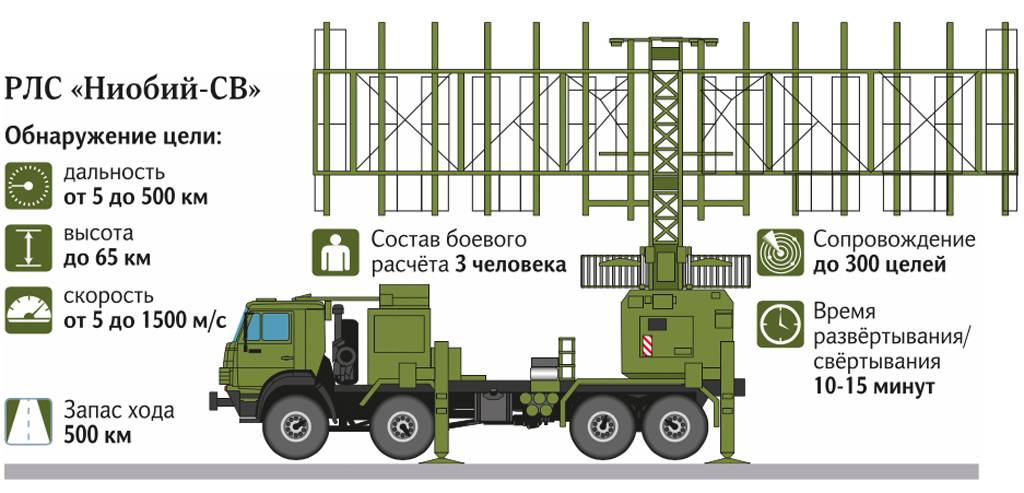

Радиолокационная станция 55Ж6УМ «Ниобий»

О ходе строительства новых РЛС сообщает выпуск заводской газеты Нижегородского машиностроительного завода «Нижегородский машиностроитель» от 19 декабря 2013 года. По данным издания, в прошлом году предприятие произвело девять комплектов радиолокационной станции «Небо-М», а также начало строительство серийных станций новой модели «Ниобий». Кроме того, в ближайшем будущем нижегородские специалисты примут участие в разработке отдельных элементов новых модификаций этих РЛС, а затем примутся за изготовление опытных образцов. План на прошлый 2013 год подразумевал изготовление двух комплектов РЛС «Ниобий». В новом 2014 году производство этих систем продолжится.

Радиолокационная станция 55Ж6УМ «Ниобий» представляет собой дальнейшее развитие систем семейства «Небо», разработка которых началась во второй половине восьмидесятых годов. РЛС «Ниобий» предназначена для наблюдения за воздушным пространством, обнаружения различных целей и определения их координат. По имеющимся данным, станция 55Ж6УМ способна находить и сопровождать как аэродинамические (самолеты, вертолеты, крылатые ракеты и т.д.), так и баллистические (боевые блоки ракет) цели. Аппаратура станции позволяет обнаруживать цель, определять ее координаты и государственную принадлежность и передавать информацию на командный пункт или зенитным комплексам. Кроме того, имеется возможность пеленговать источники помех и определять их местоположение.

Станция «Ниобий» является непосредственным развитием базового варианта РЛС «Небо-У» с изменением состава оборудования, выполненным на новой элементной базе. Проект новой радиолокационной станции разрабатывался Нижегородским научно-исследовательским институтом радиотехники. Проектная документация была подготовлена к 2010 году, после чего началось строительство опытного образца. В конце того же года первый экземпляр комплекса «Ниобий» прошел приемку заказчика, а в 2011-м стартовали его испытания.

Радиолокационная станция 55Ж6УМ состоит из нескольких модулей, устанавливаемых на колесном шасси. Это антенно-аппаратный комплекс, кабина управления с рабочими местами расчета и автономная система электроснабжения с собственными генераторами. После прибытия на позицию расчет радиолокационной станции производит развертывание технических средств и их подготовку к работе. В некоторых рекламных материалах содержится неоднозначная информация о времени развертывания: указанное время около 5 минут выглядит сомнительным. Для сравнения, на развертывание станции «Небо-У» требуется более 20 часов. Вероятно, в рекламные материалы по РЛС «Ниобий» вкралась ошибка, из-за чего реальное время подготовки систем в разы превышает указанное.

В составе антенно-аппаратного комплекса РЛС «Ниобий» имеется антенна с активной фазированной решеткой, обеспечивающая комплексу высокие характеристики. РЛС «Ниобий» может контролировать воздушное пространство в радиусе от 10 до 600 километров без ограничений по азимуту. Максимальная высота обнаружения цели – 80 км при угле места от 0° до 30°. При досопровождении цели максимальный угол места увеличивается до 50°. Максимальная скорость цели, при которой возможно ее обнаружение и сопровождение, 8000 км/ч. Для обеспечения высоких характеристик обнаружения высотомер и дальномер станции работают в разных диапазонах, в метровом и дециметровом соответственно.

Условная цель с эффективной площадью рассеяния 1 кв.м., летящая на высоте 30 км может быть обнаружена на расстоянии до 430 километров. Электроника станции «Ниобий» имеет разрешающую способность по дальности до 500 метров и по направлению на цель до 5,4°. Среднеквадратическая ошибка по дальности для цели с ЭПР 1 кв.м равняется 80 метрам, по азимуту – 15 минут. Производительность электронного оснащения позволяет одновременно вести до 200 трасс. Темп выдачи информации – 10 с.

В производстве радиолокационных станций 55Ж6УМ «Ниобий» участвуют несколько организаций. Окончательную сборку осуществляет Нижегородский машиностроительный завод. Часть комплектующих производят смежные предприятия. К примеру, новосибирский завод «Электроагрегат» весной 2013 года начал производство систем энергоснабжения для новой РЛС. Подобная совместная работа будет продолжаться в течение нескольких следующих лет.

В ближайшем будущем производство серийных радиолокационных станций семейства «Небо», в том числе «Ниобий», продолжится. В течение ближайших лет вооруженные силы получат несколько комплектов РЛС различных модификаций.

По материалам сайтов:http://jscnmz.ru/http://nniirt.ru/http://aex.ru/

http://militaryrussia.ru/blog/topic-618.html

Вооружение комплекса «Панцирь С-1»

На борту боевой машины «Панцирь С-1» находятся 12 готовых ракет. Комплекс четырехканальный, работает по цели и по ракете. Он может выстрелить с интервалом в одну или полторы секунды четыре ракеты, и все они одновременно будут наведены на четыре цели. И это еще одно высокое качество комплекса, которое в подобных габаритах в ближайшее время вряд ли кем в мире может быть обеспечено.

Кроме ракет, боевой модуль включает в себя зенитные автоматы, разработанные Аркадием Шипуновым и Василием Грязевым. Боевая машина несет 1500 готовых боеприпасов, и эти автоматы эффективно борются как с наземными, так и с воздушными целями.

Комплекс «Панцирь С-1» поражает зенитными автоматами любые цели, вплоть до легкобронированных и защищенных, на дистанции до 4 км. В случае появления воздушной цели в пределах досягаемости, то есть на высоте примерно 3 км, он тоже эффективно их обстреливает и способен обеспечить прикрытие обороняемого объекта или непосредственно батареи.

На вооружении

Известно о портфеле заказов на Панцирь-С1 объёмом $2,5 миллиарда. Исходя из стоимости каждого ЗРПК, это означает общий заказ более 175 единиц.

• Алжир — 12 комплексов Панцирь-С1Э и 250 ЗУР 9М331 поставлены в 2012 году, всего заказано 38 комплексов Панцирь-С1Э и 750 единиц 9М311 в 2006 году (Сумма контракта: более $500 млн.).
• Бразилия — в феврале 2013 год подписано соглашение о намерении в будущем закупить несколько батарей «Панцирь-С1» (от 12 до 18 комплексов)
• Иран — 10 комплексов Панцирь-С1Э, по состоянию на 2012 год
• Марокко — заказано 50 комплексов Панцирь-С1Э.
• Бразилия — намерена приобрести комплексы Панцирь-С1.
• ОАЭ — 44 комплекса Панцирь-С1Э и 1000 единиц 9М311 поставлены из России в период с 2009 по 2011 годы (первоначально, первая поставка планировалась на 2003 год). Снабжение осуществляется в рамках контракта 2000 года, который предусматривает поставку 50 единиц 96К6 и 1000 ракет к ним. Сумма контракта составляет 800 млн.$ (включая частичное финансирование разработки).
• Оман — до 12 комплексов Панцирь-С1Э, по состоянию на 2012 год
• Россия — 28 комплексов на сентябрь 2013. (10 в 2010, 6+6 в 2012 году) (6 в 2013)
• Сирия — 36 комплексов 96К6 и 700 единиц 9М311 поставлено из России в период с 2008 по 2011 годы. Снабжение осуществляется в рамках контракта 2006 года, который предусматривает поставку до 50 комплексов 96К6 и до 700 ракет к ним.

Главные отличия характеристик «Панцирь-С1» от остальных комплексов

Основные отличия комплекса системы ПВО «Панцирь-1» следующие:

• Сочетание пушечного и ракетного вооружения. Иностранные производители разделяют системы ПВО на зенитные и ракетные (первые снимаются с вооружения, так как устарели). Но современные конфликты в Ираке, Сирии и Ливии доказали высокую эффективность пушечного вооружения в борьбе с легкими воздушными аппаратами – БПЛА, сбивать беспилотники ракетой слишком дорого, да и неэффективно, а использование очереди из нескольких снарядов позволяет комплексу массово уничтожать такие цели
