48Я6-К1 Подлет-К1

Типовые сценарии применения НРЛС «Репейник»

• Разведывательная группа, убедившись стационарными средствами обнаружения в отсутствии БпЛА противника в секторе прохода ЛБС, пересекает ЛБС и на расстоянии середины дистанции маршрута разворачивает НРЛС Репейник, продолжая дальнейший маршрут и выполнение задания. Станция закрывает небо в диаметре 20 км или на расстоянии 10 км в каждую сторону маршрута следования от места установки. Вся информация о воздушной обстановке транслируется на планшеты бойцов группы. При обнаружении на маршруте следования БпЛА противника, разведывательная группа принимает решение о принятии мер дополнительной маскировки для не привлечения внимания БпЛА или подавлении обнаруженного БпЛА переносными модулями РЭБ.

• Штурмовая группа, развернув на ЛБС станцию и убедившись в отсутствии БпЛА противника в секторе, пересекает ЛБС и продолжает дальнейший маршрут, выполняя боевой выход. Станция закрывает небо в диаметре 20 км или радиусом сектора 10 км от места установки. Вся информация о воздушной обстановке транслируется на планшеты бойцов группы с переносными комплексами РЭБ. При обнаружении БпЛА противника, бойцы группы подавляют обнаруженные БпЛА переносными модулями РЭБ или активирует быстро разворачиваемые автоматические турели РЭБ.

• На ЛБС разворачивается одна или несколько станций с включенным режимом скрытия тыловой обстановки для исключения сопровождения взлетающих в тылу дружественных БпЛА. При необходимости, станции периодически перемещаются вдоль ЛБС для обеспечения живучести. Силами разведывательных групп за ЛБС на нейтральной территории скрытно устанавливаются замаскированные автоматические турели РЭБ, соединенные беспроводным методом в единую интрасеть со станциями. Вся информация о воздушной обстановке, установленных автоматических турелях РЭБ и местонахождении бойцов охранения с переносными комплексами РЭБ транслируется в ситуационный центр. При обнаружении БпЛА противника, оператор ситуационного центра подавляет обнаруженные БпЛА с помощью автоматических турелей РЭБ или выдавая данные азимута и высоты в ближайшие к цели переносные средства РЭБ у бойцов.

• В противоположных частях объекта (не более 10 км) разворачивается одна или две станции, а также автоматические турели РЭБ, соединенные в единую интрасеть со станциями. Вся информация о воздушной обстановке, установленных автоматических турелях РЭБ и местонахождении охраны с переносными комплексами РЭБ транслируется в ситуационный центр объекта. При обнаружении нарушающего режимность объекта БпЛА, оператор ситуационного центра подавляет обнаруженные БпЛА с помощью автоматических турелей РЭБ или выдавая данные азимута и высоты в ближайшие к цели переносные средства РЭБ у бойцов.

Общие рекомендации более эффективного применения:

• автоматизированные турели РЭБ рекомендуется устанавливать между местом разворачивания станции и точкой выполнения задания
• выставлять угол места станции в соответствии со складками местности
• НРЛС Репейник и автоматические турели РЭБ возможно объединять многофункциональным интерфейсом в единую систему
• планшет отображения воздушной обстановки возможно применять для ориентирования на местности

Дистанция обнаружения и подавления целей

Тип цели	ЭПР, кв.м	Обнаружение, м	Подавление, м
БпЛА типа DJI Phantom, DJI Mavic	0,01	2 000	1 200
БпЛА типа DJI Matrice 300 RTK	0,1	2 700	1 400
БпЛА типа Байрактар ТБ2	1	4 500	1 500
Объекты с ЭПР 10 кв.м	10	10 600	1 500

Тактико-технические характеристики радарной станции из состава комплекса НРЛС «Репейник»

Наименование параметра	Величина
Инструментальная дальность, км	15
Время развертывания, минут	5
Количество одновременно сопровождаемых целей	256
Тип антенной решетки	ФАР
Частотный диапазон, ГГц	X (9,2 – 9,5)
Сектор сканирования, град	360
Угол места, град	20
Темп выдачи информации, с	2,5
Излучаемая мощность, Вт	2
Потребляемая мощность, Вт	65
Питание, В	~220/12
Возможность объединения в единую сеть нескольких станций	Да
Интеграция с системами подавления (РЭБ)	Да
Габаритные размеры (Д×Ш×В), м	0,3×0,46×0,65
Диапазон рабочих температур, град	от -20 до +50
Масса (нетто) радиолокационной станции, кг	25,5

«Важное направление»

Как пояснили RT эксперты, все три станции работают в едином разведывательном контуре, обеспечивая огневые средства ПВО информацией об опасных воздушных целях. «Каста-2-2» и «Гамма-С1» являются комплексами кругового обзора, а «Подлёт» — радаром для поиска аэродинамических и баллистических объектов.

«Эти радары необходимы для увеличения зоны обзора. У них разные диапазоны, и они дополняют друг друга — это называется комплексирование. Это нормальная история, так как на современном театре военных действий встречаются разнородные цели, а универсальной платформы для их обнаружения не существует», — рассказал в беседе с RT основатель портала Military Russia Дмитрий Корнев.

Также по теме

«Новая геополитическая реальность»: как современное оружие усиливает безопасность России

Президент России Владимир Путин провёл заключительную встречу в осенней серии совещаний на оборонную тематику с участием военных,…

В декабре прошлого года начальник радиотехнических войск ВКС России генерал-майор Андрей Кобан в интервью газете «Красная звезда» заявил, что в РТВ ширится практика использования мобильных частей, то есть формирований, оснащённых самоходными РЛС. Такой подход позволяет оперативно наращивать боевые возможности на угрожаемых направлениях.

По словам военачальника, каждое такое подразделение радиотехнических войск «способно вести радиолокационную разведку над территорией, по площади сравнимой с Францией или Германией».

«Важное направление развития систем радиолокационного вооружения — повышение их мобильности. Сегодня военная техника РТВ — это реализация самых последних разработок в области радиолокации и обработки информации», — сказал Кобан

К числу современных средств разведки военачальник отнёс «Касту-2-2». Как следует из информации Минобороны РФ, данная РЛС необходима для «определения дальности, азимута, эшелона высоты полёта и трассовых характеристик воздушных объектов: самолётов, вертолётов, дистанционно пилотируемых летательных аппаратов и крылатых ракет, в том числе летящих на малых и предельно малых высотах».

Также комплекс способен обнаруживать «движущиеся объекты на поверхности моря» и летательные аппараты, выполненные с применением технологий радиолокационной малозаметности («стелс»).

Оборудование станции размещается на трёх автомобилях повышенной проходимости КамАЗ-4310.

По данным «Рособоронэкспорта», станция может применяться в системах ПВО, береговой обороны, пограничного контроля, управления воздушным движением и контроля воздушного пространства в аэродромных зонах. Её главное преимущество заключается в способности обнаруживать низколетящие цели.

«Каста-2-2» работает в дециметровом диапазоне. Зона обзора РЛС по дальности составляет 5—150 км, по высоте — до 6 км, по азимуту — 360 градусов. Станция способна сопровождать не менее 50 целей.

• Президент РФ Владимир Путин и представители военного руководства на экспозиции новейших РЛС, включая радар «Каста-2-2»
• РИА Новости

Разработчиком «Касты» является «АО Всероссийский научно-исследовательский институт радиотехники» (ВНИИРТ). Это же предприятие создало РЛС сантиметрового диапазона «Гамма-С1».

Данная станция монтируется на трёх машинах на шасси КрАЗ-260Г либо БАЗ-69092-013. Её оборудование состоит из фазированной антенной решётки (ФАР), цифровой системы обработки данных, средств подавления помех, аппаратуры автоматизации процессов обнаружения целей и управления режимами работы.

Как сообщается на сайте Минобороны РФ, «Гамма-С1» способна сопровождать широкий класс современных и перспективных воздушных целей, «включая авиационные ракеты, в условиях воздействия естественных и преднамеренных помех».

Дальность обнаружения целей у «Гаммы-С1» составляет от 10 до 300 км, количество сопровождаемых целей — не менее 100 единиц, время развёртывания — 40 минут, численность расчёта — три человека.

«Получать больше информации»

Станция «Подлёт» — ещё одно детище специалистов ВНИИРТ, которое широко используется радиотехническими войсками. Аппаратура комплекса монтируется на шасси КамАЗ. Она включает пост с антенным радаром, оснащённым ФАР, кунг (кузов-фургон) управления и электрогенератор.

В учебном пособии «Тактика Военно-воздушных сил», опубликованном на сайте Московского авиационного института (МАИ), сообщается, что радар использует дециметровый диапазон волн. Станция применяется для фиксации самолётов, вертолётов, ракет и целей, выполненных по технологии «стелс». Полученные данные передаются на командные пункты, истребителям и зенитным подразделениям.

Также по теме

«Алгоритмы искусственного интеллекта»: в чём особенность российского боевого вертолётного дрона «Термит»

В России завершаются опытно-конструкторские работы по первому отечественному разведывательно-ударному БПЛА вертолётного типа «Термит»….

В радиотехнических войсках РФ эксплуатируется несколько модификаций этой РЛС. Новейшей из них является «Подлёт-К1».

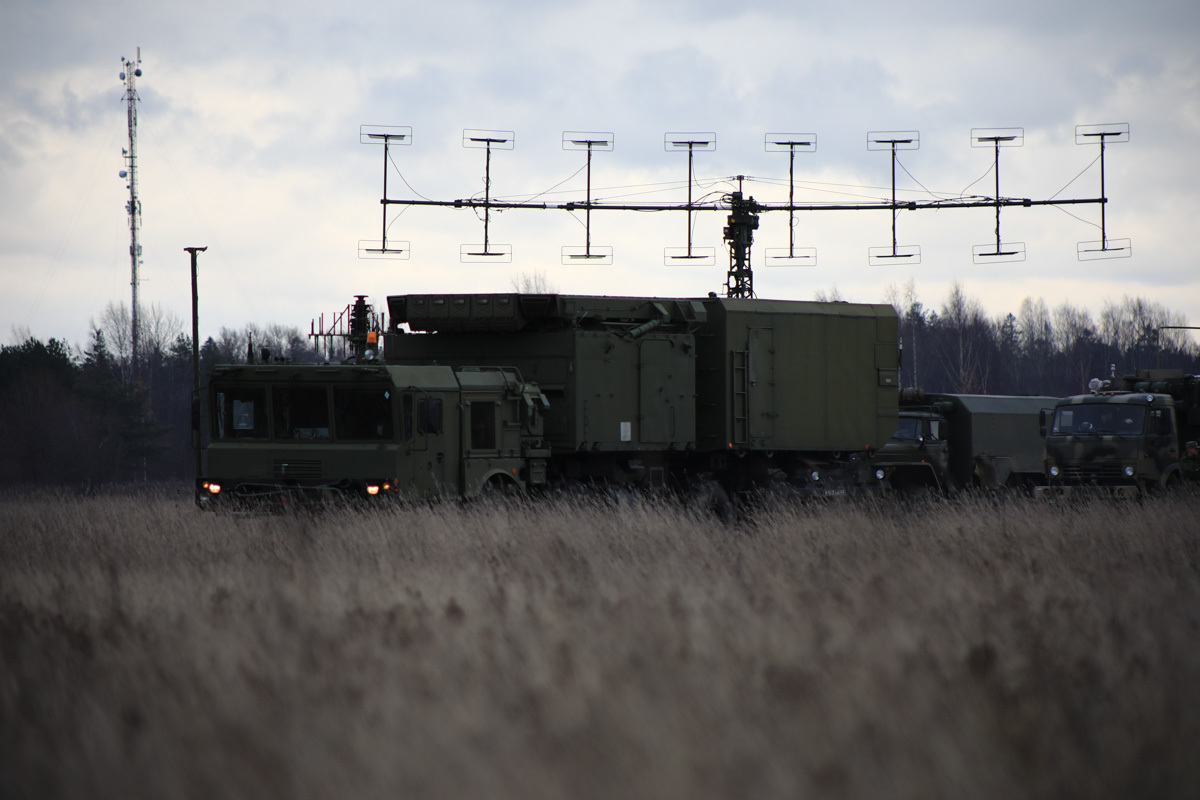

РЛС «Подлёт-К1» предназначена для обнаружения аэродинамических и баллистических объектов, определения их дальности, скорости, высоты и государственной принадлежности. Станция отличается высокой помехоустойчивостью, максимальной автоматизацией всех процессов и операций боевой работы», — говорится в материалах Минобороны РФ.

Дальность действия радара «Подлёт-К1» составляет 10—300 км, максимальная высота сканирования воздушного пространства — 200 км.

По мнению эксперта, радиолокационная разведка сохраняет большое значение для обеспечения безопасности воздушных границ России. Согласно официальной информации Минобороны РФ, в 2020 году мобильные подразделения РТВ зафиксировали более 2 млн воздушных объектов и выявили больше 1 тыс. фактов полёта иностранных самолётов-разведчиков у границ России.

• Тренировка радиотехнических войск РФ

Как подчеркнул Корнев, без РЛС, в том числе самоходных, организация противовоздушной обороны невозможна в принципе. Роль радаров очень велика, в первую очередь как средства целеуказания пусковым установкам зенитных ракетных комплексов (ЗРК), отметил собеседник RT.

«Без РЛС не может быть системы ПВО. Благо российская радиотехническая школа позволяет создавать и модернизировать станции, обнаруживающие цели на самых разных расстояниях и высотах, от малоразмерных до крупных», — сказал Корнев.

Как полагает эксперт, в настоящее время стимулом для совершенствования отечественных РЛС является распространение зарубежных летательных аппаратов, изготовленных по технологиям «стелс». Кроме того, модернизация радиолокации РФ направлена на создание единого информационного поля в рамках эшелонированной системы ПВО.

Также по теме

«Неуязвимы для любых систем ПРО»: как ракеты «Булава» усиливают морской компонент ядерной триады РФ

Российские межконтинентальные баллистические ракеты Р-30 «Булава» неуязвимы для любой системы ПРО, заявил начальник штаба командования…

В свою очередь, директор музея ПВО в Балашихе Юрий Кнутов считает, что одним из магистральных трендов развития радиолокационной разведки РФ является повышение возможностей фиксации гиперзвуковых аппаратов и малозаметных беспилотников. В разговоре с RT эксперт подчеркнул, что уже сейчас у отечественной радиолокационной разведки есть ряд крупных достижений.

«На мой взгляд, в целом решена проблема обнаружения «стелс»-объектов, большой прогресс наблюдается и в области борьбы с гиперзвуковыми целями. Проводится интенсивная работа над улучшением помехозащищённости, повышением скорости и объёма передачи радиолокационных данных», — отметил Кнутов.

По прогнозу эксперта, в ближайшее время радиотехнические войска РФ начнут получать модернизированные и новые станции с более высоким уровнем автоматизации, а на командных пунктах ПВО появятся компьютеры с элементами искусственного интеллекта, способные мгновенно выбирать наиболее оптимальный способ ликвидации воздушной угрозы.

Кроме того, Кнутов ожидает скорого прорыва в области радиофотоники — области физики, сконцентрированной на технологиях передачи информации внутри радиолокационной станции по оптическим каналам. В России подобные работы осуществляет АО «Концерн «РТИ Системы».

«Более масштабное использование оптического диапазона позволит значительно повысить помехоустойчивость и скорость работы с данными. Я думаю, что РЛС с элементами радиофотонных технологий появятся у России в ближайшие несколько лет», — подытожил Кнутов.

Особенности конструкции

РЛС имеет несколько режимов боевого дежурства:

• Режим низковысотного обнаружения — основной боевой режим, при котором обеспечивается получение трассовой или координатной информации по целям, действующим на малых и предельно малых высотах
• Режим высотного обнаружения — боевой режим, при котором обеспечивается получение трассовой или координатной информации по целям, действующим на малых, средних и больших высотах
• Режим дальнего обнаружения — режим обеспечения получения трассовой или координатной информации по целям, действующим на больших дальностях в простой помеховой обстановке
• Горный режим — режим получения трассовой или координатной информации по целям, действующим на малых и предельно малых высотах, при установке РЛС на горных позициях

Примечания

1. Радиолокационные системы – 48Я6-К1 «Подлет-К1». www.radartutorial.eu. Дата обращения: 21 января 2021. Архивировано 21 января 2021 года.
2. 48Я6-К1 Подлет-К1 (рус.). Новый оборонный заказ. Стратегии (8 августа 2019). Дата обращения: 13 января 2021. Архивировано 26 января 2021 года.
3. 48Я6-К1 «Подлёт-К1» – маловысотный РЛК. www.russianarms.ru. Дата обращения: 13 января 2021. Архивировано 14 января 2020 года.
4. Мобильная трехкоординатная РЛС малых высот кругового обзора боевого режима межвидового применения «Подлёт-К1» на форуме «Армия-2019». Кубинка. Июнь 2019. Фоторепортаж. Часть 3. bastion-karpenko.ru. Дата обращения: 13 января 2021. Архивировано 24 января 2021 года.
5. Justin Bronk with Nick Reynolds and Jack Watling. The Russian Air War and Ukrainian Requirements for Air Defence // Royal United Services Institute for Defence and Security Studies : RUSI Special Report. — 2022. — 7 ноября. — С. 1.
6. В Лазурном уничтожили сверхсовременную РЛС россиян. www.pravda.com.ua. Дата обращения: 20 июля 2022. Архивировано 20 июля 2022 года.
7. Самый дальний удар из HIMARS: ВСУ уничтожили радар “Подлет-К1” в Лазурном (фото). ФОКУС (20 июля 2022). Дата обращения: 20 июля 2022. Архивировано 21 июля 2022 года.

Основные характеристики

Диапазон частот излучения — сантиметровый

Количество одновременно обнаруживаемых целей — 200

Дальность действия:

10-200 км

10-300 км (доп.режим)

Максимальная высота обнаружения — 10 км

Зона обнаружения:

по азимуту — 360 град

по углу места — от −2 до +25 град и (от −7 до +12 град в доп.режиме)

Скорость целей — до 4400 км/ч

Точность измерения координат цели:

по дальности — 200 м

по азимуту — 1.6 град

Период обзора пространства — 5 и 10 сек

Коэффициент подавления отражений от местных предметов — 50 Дб

Время развертывания (свертывания) средств комплекса — 20 мин.

Применяется в ходе Вторжения на Украину. Как минимум одна антенна уничтожена ВСУ.
