100 мм установка А-190

О перспективе «привлекательной, но и небезопасной»

По словам главы «Буревестника», развитие артиллерии идет в направлении повышения основных тактико-технических характеристик:

• дальности стрельбы (за счет повышения баллистики, улучшения формы снарядов, использования донных газогенераторов и реактивных двигателей);
• точности стрельбы (за счет совершенствования средств подготовки и обеспечения стрельбы, в том числе установленных непосредственно на орудии, разработки боеприпасов высокоточных и сниженного рассеивания);
• могущества действия боеприпасов (за счет оптимизации конструкции, использования многофункциональных взрывателей, перспективных взрывчатых составов и материалов);
• тактической мобильности (за счет полной автоматизации процессов подготовки и ведения стрельбы отдельного орудия и подразделения в целом; сокращения времени развертывания на огневой позиции и оставления ее, времени подготовки первого выстрела по неплановой цели, реализации новых способов ведения стрельбы — по маневренно-огневой схеме, в режиме «одновременный огневой налет»).

Внедряются автономные системы топогеодезической привязки и навигации, вооружение интегрируется в единое информационно-управляющее поле, увеличивается доля самоходных образцов, в том числе колесных, повышаются их маневренные характеристики.

Генеральный директор ЦНИИ «Буревестник» Георгий Закаменных Пресс-служба ЦНИИ «Буревестник»

«Неизбежным следствием повышения тактико-технических характеристик является увеличение сложности образцов артиллерийского вооружения

В связи с этим возрастает важность обеспечения их надежности и удобства эксплуатации, — говорит Закаменных. — В современных условиях эти задачи решаются за счет унификации, широкого внедрения отработанных, массовых общепромышленных компонентов, системы сервисного сопровождения, разработки специализированных средств обслуживания»

Задачи кораблей проекта

Хотя после установки крылатых ракет корабли проекта 20385 станут настоящими ударными корветами, по задумке создателей они должны стать универсальными кораблями, способными решать целый комплекс боевых задач. Если сравнивать тактико-технические характеристики новых боевых кораблей, то видно, что они ближе к классу эсминцев, которые являются самыми универсальными кораблями в военно-морском флоте. Новые корабли проекта 20385 должны решать следующие боевые задачи:

• Поиск, обнаружение и уничтожение вражеских подводных лодок. Для этого корвет оборудуют самым современным оборудованием и вооружением в этой области;
• Противодействие всем типам боевых кораблей, которые могут быть как в прибрежной, так и в дальней морской зоне;
• Осуществлять боевое дежурство по заданному маршруту;
• Проводить эскортные операции;
• Осуществлять огневую поддержку десантных операций. Нужно отметить, что после установки крылатых ракет в качестве стандартного вооружения, крейсер получит такую боевую мощь, что поддержка десанта превратится в зачистку территории перед высадкой десанта.

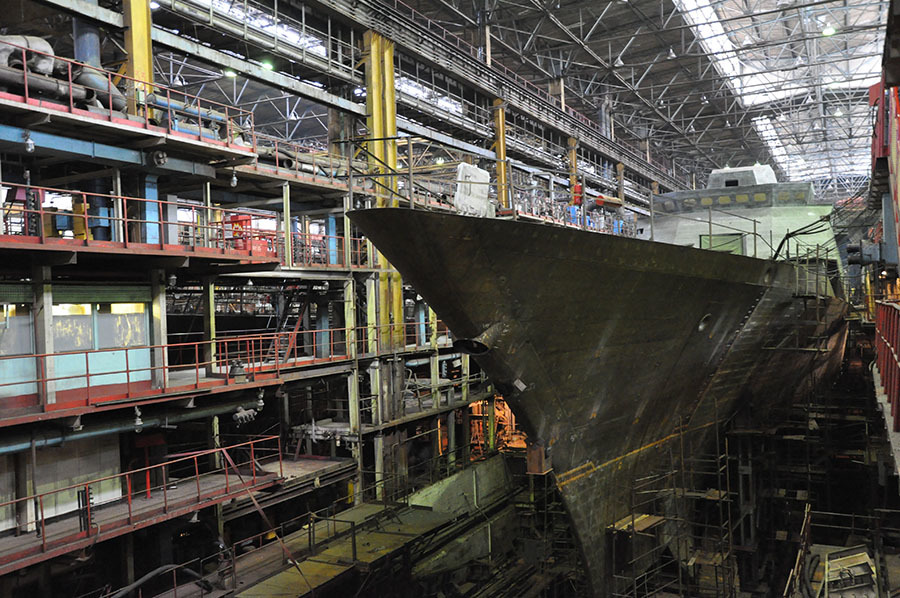

Первый корвет проекта 20385 «Гремящий» станет значительно менее заметным для локаторов, чем корабли проекта 20380. Это стало возможным благодаря использованию новейших полимерных и композитных материалов при постройке корпуса корабля. Также комплект противолокационной защиты станет более современным.

На начальной стадии проекта 20385 предполагалось выпустить около 20 кораблей такого класса,  руководство военно-морского флота неоднократно вело беседы на этот счет. В результате оборонная промышленность наладила целую производственную линию по выпуску штампованных деталей для новых корветов. Новые детали выполнялись из композитных и полимерных материалов. На начальном этапе разработок было заложено два корабля. Вторым корветом проекта 20385 стал «Проворный», заложенный в 2013 году. Однако экономическая ситуация внесла свои коррективы, в результате чего на сегодняшнем этапе проект 20385 представлен только двумя недостроенными корветами.

вооружение БДК проекта 775

Как было сказано выше, совершенствование десантных кораблей со временем привело к их универсальности, что позволило им самостоятельно проводить подготовку района высадки посредством ведения боевых действий из индивидуальных средств, уничтожая огневые точки противника.

Для подавления береговых укреплений и уничтожение живой силы противника десантные корабли проекта 775 используют реактивную систему залпового огня (РСЗО) МС-73 «Град». Комплекс состоит из двух сорока-ствольных 122 мм пусковых установок. Максимальная дальность стрельбы составляет 21 км, интервал выстрела реактивных снарядов 0,5 сек.

Артиллерийское вооружение БДК включает две спаренные 57 мм орудийные установки АК-725 с дистанционным наведением, и предназначена для уничтожения воздушных, морских и береговых целей противника с скорострельностью 120 выстрелов в минуту. Управление механизмами наведения осуществляется при помощи приборов управления стрельбой малокалиберной зенитной артиллерии (ПУС МЗА) МР-103. Для усиления огневой мощи и средств ПВО на БДК проекта 775 был установлен артиллерийский комплекс АК-176-МР-123/76, в состав которого входят одна установка АК-176, две установки АК-630М и одна система управления стрельбой.

Десантный корабль оборудован радиолокационной станцией обнаружения воздушных целей МР-302 на расстоянии 100 км и двумя навигационными МР-212/201 на расстоянии до 64 км.

К положительным качествам десантных кораблей проекта 775 можно отнести их конструктивную простоту, малую стоимость и экономичность в эксплуатации, а также хорошие бытовые условия, как для экипажа, так и для десанта.

К слабым качествам БДК проекта 775 можно лишь отнести отсутствие вертолетной площадки, но вспомнив существующую концепцию 70-х годов, становится понятно, что десантные корабли в поддержке авиации не нуждались.

Технические характеристики большого десантного корабля проекта 775:Водоизмещение – 4080 тонн;Длина – 112,5 м;Ширина – 14,9 м;Осадка – 3,6 м;Силовая установка – дизельная, двухвальная, общей мощностью 19200 л. с.;Скорость хода – 18 узлов;Дальность плавания – 6000 миль;Автономность – 30 суток;Экипаж – 98 человек;Вооружение:Зенитно-ракетный комплекс «Стрела-3М» – 8;Сдвоенные артиллерийские установки AK-725 57 мм – 4 (боезапас – 1000 снарядов);Пусковые установки РСЗО «Град» – 2;Зенитные установки 30 мм АК-630 – 2;Артиллерийские установки АК-176 76 мм – 1;Десантовместимость:1-й вариант – 10 средних танков и 190 морских пехотинцев;2-й вариант – 24 БТР и 170 морских пехотинцев;Мины заграждения – 92 ед.;Дополнительный груз – 482 тонн;

Корветы 20380 и 20385

Корабли проектов 20380 и 20385 являются многоцелевыми корветами ближней морской зоны. Их разработка велась в конце 1990-х и начале 2000-х годов Центральным морским конструкторским бюро «Алмаз» в Санкт-Петербурге.

Эти корветы предназначены для обнаружения и уничтожения кораблей и подлодок противника в ближней морской зоне, обеспечения высадки морского десанта и патрулирования прибрежных вод.

Длина кораблей обоих проектов составляет 104,5 м, ширина — 13 м, осадке — 7,95 м. Полное водоизмещение 2,2 тыс. т.

• Многоцелевой сторожевой корабль. Проект 20380

Главная двухвальная дизельная энергетическая установка корабля состоит из двух агрегатов ДДА12000 мощностью по 12 тыс. лошадиных сил. Она обеспечивает корветам скорость полного хода до 27 узлов (до 50 км/ч)

При конструировании этих кораблей особое внимание было уделено снижению уровня шума механизмов энергетической установки, что позволило снизить заметность корабля в гидроакустическом диапазоне

Дальность плавания корветов составляет до 3,5 тыс. морских миль (около 6,4 тыс. км) при автономности плавания в 15 суток. Экипаж кораблей — 99 человек.

Также по теме

«Аналогов нет»: как российский атомный крейсер «Адмирал Нахимов» станет самым мощным кораблём в мире

Российский тяжёлый атомный ракетный крейсер «Адмирал Нахимов» проекта 1144.2 после модернизации станет самым мощным надводным кораблём…

Корветы проекта 20380 вооружены двумя пусковыми установками противокорабельного комплекса «Уран» с боекомплектом по восемь ракет и переносными ЗРК «Игла». Противовоздушную оборону обеспечивают комплексы «Кортик-М» и шестиствольные автоматические корабельные артиллерийские установки АК-630М калибра 30 мм.На передней части палубы установлена артиллерийская установка А-190 калибра 100 мм.

Кроме того, впервые в мире корабли проекта 20380 были оснащены противоторпедным вооружением — антиторпеды, установленные на корвете, способны перехватывать вражеское вооружение на расстоянии 1,4 тыс. м. Головным кораблём проекта 20380 является корвет «Стерегущий».

Корабли проекта 20385 по своим основным характеристикам схожи с 20380, их главное отличие заключается в расширенной номенклатуре ударного вооружения. Так, на корветах 20385 комплекс «Уран» заменён на комплекс крылатых ракет «Калибр-НК», а также был увеличен боезапас ЗРК «Редут». Также эти корабли могут вооружаться ракетами «Оникс». Головным кораблём этой серии стал корвет «Гремящий».

В кормовой части корветов проектов 20380 и 20385 установлен ангар, в котором размещается корабельный противолодочный вертолёт Ка-27.

В беседе с RT доктор военных наук, капитан 1-го ранга в отставке Константин Сивков высоко оценил характеристики этих кораблей.

«Корветы проекта 20380 и 20385 предназначены для действий в ближней морской зоне и по своим ударным возможностям близки к любому иностранному фрегату. После того как эти корабли получат на вооружение гиперзвуковые противокорабельные крылатые ракеты «Циркон», они будут представлять серьёзную угрозу для авианосных сил потенциального противника. Эти корабли на ближайшие 30—40 лет станут основой ВМФ России в ближней морской зоне», — отметил военный эксперт.

“Портрет” института

По словам Закаменных, рубеж 1999-2000 годов можно считать началом этапа возрождения “Буревестника” как артиллерийского института – это стало возможным благодаря успешному выполнению проектов контрольно-проверочной машины для технического обслуживания вооружения танков, корабельной артиллерийской установки А-190, обширной программы модернизации широкой линейки штатных образцов артиллерии. По ряду позиций созданной техники открылись перспективы выхода на мировой рынок вооружений.

Производственно-складская база ЦНИИ “Буревестник”

Источник изображения: Пресс-служба ЦНИИ “Буревестник”

“Значение института как головного по артиллерии возросло к началу 2010-х годов благодаря его лидирующей роли в разработке комплексной целевой программы развития артиллерийского вооружения на период 2011-2020 годов. В рамках этой программы стартовала разработка большого числа образцов отечественной артиллерии нового поколения. В ее поддержку мы реализовали программу реконструкции и технического перевооружения всей производственной базы ЦНИИ “Буревестник”, сформировавшую его сегодняшний облик”, – рассказывает глава предприятия.

“За полвека в интересах Минобороны институт создал более 60 опытных образцов вооружения и военной техники, поставил силовым структурам страны и на экспорт тысячи серийных изделий. Среди них корабельные артиллерийские установки АК-176 и А190-01, минометы 2Б11, 2Б24, 2Б25 и 2С12, контрольно-проверочные машины 1И37 и 1И41 для технического обслуживания вооружения танков и самоходных артиллерийских орудий, цифровой комплекс бортовой аппаратуры управления огнем, линейка дистанционно управляемых пушечно-пулеметных модулей для бронированных боевых машин и многое другое”, – говорит Закаменных.

Миномет 2Б24 с минами

Источник изображения: Пресс-служба ЦНИИ “Буревестник”

Для проведения многочисленных испытаний при контроле качества продукции и для научных исследований в институте создана и аттестована Минобороны России лаборатория прочностных и климатических испытаний, оснащенная самым передовым измерительным и испытательным оборудованием.

Сегодня в институте дефицита кадров нет, хотя прием специалистов ведется. Кардинально проблема подготовки кадров высокой квалификации по необходимым специальностям была решена еще в 1988 году, когда совместно с Горьковским политехническим институтом (ныне – НГТУ имени Р.Е. Алексеева) была создана базовая кафедра “Артиллерийское вооружение” с размещением ее на производственных площадях предприятия. За годы ее работы выпущено более 400 специалистов. На протяжении последних десяти лет от 60 до 100% из них трудоустраиваются в ЦНИИ “Буревестник”.

Производственные площади ЦНИИ “Буревестник”

Источник изображения: Пресс-служба ЦНИИ “Буревестник”

Кстати, что касается гражданской продукции, то сегодня в рамках национального проекта “Экология” институт работает над созданием автоматизированного мусоросортировочного комплекса, который уже приобрел статус приоритетного ведомственного проекта Минпромторга РФ в области экологического машиностроения.

“В этом году завершается проектирование и начнется изготовление пилотного образца такого комплекса. Он рассчитан на переработку более 100 тыс. тонн твердых коммунальных отходов в год с извлечением до 36% вторичных ресурсов и глубиной отбора по фракциям до 90%. Эти вторичные ресурсы возвращаются в хозяйственный оборот. В ближайшей перспективе мы сможем выпускать по три-четыре таких комплекса в год”, – сказал Закаменных.

Разнос Сталина посильнее шквального огня

После Зимней войны с финнами Иосиф Сталин устроил форменный разнос советским военачальникам. Боевые действия против заведомо уступающего по силам противника дорого обошлись Советскому Союзу. Большие людские потери, непропорционально результату затраченные материальные средства, а, главное, наглядная демонстрация военной слабости великой страны – всё это не могло не вызвать гнев Верховного Главнокомандующего. На совещании в Кремле весной 1940-го Сталин жёстко прошёлся и по тактике действий советских войск, и по их вооружению. В числе главных недостатков «вождь народов» назвал пренебрежение боевыми достоинствами миномётов.

Фото из архива
После Зимней войны с финнами Иосиф Сталин устроил форменный разнос советским военачальникам.

Действительно, их было мало, использовали их плохо. А ведь 82-мм миномётные мины, по массе в два раза уступающие 76-мм снаряду полкового орудия, не уступали ему по поражающему действию осколков. Батальонный миномёт при этом был в несколько раз легче и обходился в производстве намного дешевле. Огневая производительность миномётов – самая большая для полевых артиллерийских систем соответствующих калибров, потому что из-за простоты и удобства ручного заряжания и производства миномётного выстрела у него высока скорострельность.

Советский генералитет после грозных упрёков Сталина взял под козырёк, а оборонная промышленность начала поставлять в Красную Армию миномёты массово. К июню 1941-го полностью обеспечить войска необходимым по штату миномётным вооружением не успели, но свою роль «окопная артиллерия» на войне сыграла: и в оборонительных боях, и с 1943-го в наступательных операциях. Простое и надёжное вооружение в течение всех военных лет постоянно модернизировалось и десятками тысяч поставлялось на фронт.

Фото из архива
Расчет 82-мм миномета БМ-37 ведёт огонь. 1941 год.

burevestnik.com
Модернизированный 120-мм миномётный комплекс 2С12А «Сани».

Описания и характеристики орудия

Работа автоматики основана на использовании энергии отката подвижных частей (ствола, короба и связанных с ними деталей) при небольшом ходе этих частей. Автомат револьверного (барабанного) типа, имеет вращающийся казенник (барабан) с четырьмя симметрично, расположенными патронниками, каждый из которых последовательно перед выстрелом подходит с патроном к каналу ствола и жестко фиксируется относительно его оси.

Наличие четырех патронников позволяет распределить подготовку и производство выстрела между патронниками следующим образом: первый патронник, расположенный непосредственно против канала ствола, используется для производства выстрела; второй патронник, считая по вращению казенника, — для выброса стреляной гильзы пороховыми газами, отводимыми из надульника автомата, третий и четвертый патронники — для досылки патрона в патронник. Такая схема дает возможность совместить по времени выстрел с выбросом и досылкой патрона в патронник и тем самым увеличить темп стрельбы.

Канал ствола запирается поворотом казенника. При этом патрон заводится за донную стенку (зеркало) короба- Предварительный сдвиг стреляной гильзы из патронника производится клиновым извлекателем, который при повороте казенника вытягивает гильзу за бурт на 3-5 мм. Выброс стреляной гильзы осуществляется пороховыми газами, отводимыми из надульного устройства. При откате подвижных частей основная энергия отката аккумулируется пружинами накатника: за счет этой энергии происходит накат подвижных частей. Досылка патрона в патронник осуществляется за счет сжатого воздуха пневмосети.

Ствол охлаждается снаружи жидкостью, циркулирующей между наружной поверхностью ствола и внутренней поверхностью трубы, надетой на ствол. Ствол сзади внутри и казенник спереди внутри охлаждаются после каждого выстрела путем впрыскивания жидкости в канал ствола сзади и в патронники казенника спереди и ее последующего там испарения.

Для стрельбы из автомата используются боеприпасы с электрокапсюльной втулкой, которая срабатывает при прохождении в цепи стрельбы тока 0,24 — 0,65 А. Питание автомата ленточное. Лента состоит из стальных звеньев. Все детали автомата находятся в кожухе. Автомат крепят на установке за кожух на двух точках, переднее его крепление является силовым, заднее — поддерживающим.

Режимы работы автомата: стрельба ведется очередями до 100 выстрелов непрерывного огня на ствол, после чего ствол охлаждается в течение 15-20 минут с включенной системой наружного охлаждения. В исключительных случаях допускается стрельба до израсходования всего боекомплекта (500 патронов) с перерывами между каждыми 100 выстрелами 15-20 сек. В таком случае обеспечивается безостановочность стрельбы, но происходит полный износ канала ствола, после чего тот к дальнейшей стрельбе не пригоден и не гарантируется живучесть отдельных деталей автомата.

Расчет — 2 чел Диаметр шарового погона установки — 1350 мм Число шаров — 164-166 шт Диаметр шаров — 22.2 мм Высота линии огня над шаровым погоном — 280 мм Высота установки над основанием барабана — 1340 мм Радиус обметания по стволам — 2020 мм Радиус обметания по казенной части — 785 мм Расстояние между осями стволов — 240 мм Масса качающейся части установки — 359 кг (по техпроекту) Масса вращающейся части установки — 804 кг (по техпроекту) Масса установки: — 1905 кг +2% (вариант «А», описание 1967 г.) — 1974 кг +2% (вариант «А», описание 1981 г.) — 1850 кг +2% (вариант «Б», описание 1967 г.) — 1926 кг +2% (вариант «Б», описание 1981 г.) Длина канала ствола вкл.казенник — 2140 мм (71.3 калибра) Длина нарезной части ствола — 1897 мм (63.2 калибра) Длина ствола (детали) — 1805 мм (60.1 калибра) Объем каморы — 0.221 куб.дм Крутизна нарезов — 28 калибров Число нарезов — 12 шт Глубина нарезов — 0.3 мм Ширина нарезов — 4.5 мм Предельная длина отката подвижных частей ствола — 92 мм Масса автомата НН-30 — 156 кг Скорость начальная — 1050-1060 м/с Давление в канале ствола — 3100 кг/кв.см Дальность максимальная (по таблице) — 4738 м Дальность баллистическая — 6700 м (при угле вертикальной наводки +45 град, без самоликвидатора) Дальность баллистическая по самоликвидатору — 5000 м Дальность наклонная прицельная — 4000 м Скорострельность — 1000 выстр./мин на ствол Угол наведения по вертикали — от -12 до +87 град. Угол наведения по горизонтали — +-180 град. Скорость вертикального наведения — 24 град/с Скорость горизонтального наведения — 35 град/с Боезапас — 2 х 500 снар. (в ленте)

Стоимость первых образцов АК-230 составляла 715.000 руб (в ценах до 1961 г.).

АК-100 — Википедия

Материал из Википедии — свободной энциклопедии

АК-100
Две установки АК-100 на большом противолодочном корабле «Адмирал Виноградов»
Страна производства	СССР
Производитель	Завод «Арсенал»
Марка орудия	А-214
Калибр, мм	100
Длина ствола, мм/калибров	5900 /59
Масса снаряда, кг	15,6
Начальная скорость снаряда,м/с	900 м/с
Принцип заряжания	автоматический
Скорострельность,выстрелов в минуту	60
Марка артустановки	АК-100
Общая масса АУ, кг	35 700
Радиус обметания по стволам, мм	5552
Длина отката, мм	510
Угол подъёма ствола, °	−10/+85
Максимальная скорость вертикального наведения, °/с	30
Максимальная скорость горизонтального наведения, °/с	35
Максимальная дальность стрельбы, м	21 500
Бронирование	противоосколочное
Медиафайлы на Викискладе

АК-100 — советская одноствольная корабельная артиллерийская установка калибра 100 мм. Артустановками этого типа вооружались сторожевые корабли проекта 1135, сторожевые корабли проекта 1154, большие противолодочные корабли проекта 1155, атомный крейсер Адмирал Ушаков и ТАКР Адмирал Флота Советского Союза Горшков .

Решение о начале разработки новой 100-мм АУ было принято в конце июня 1967 года, тактико-техническое задание было выполнено в сентябре. Проектирование и изготовление опытного образца выполнило в 1967 году КБ ПО «Арсенал», установка получила заводской индекс ЗИФ-91. Государственные полигонные испытания были начаты 15 марта 1973 года. На вооружение установка была принята в 1978 году под названием АК-100 (шифр орудия — А-214).

Наведение — система управления огнём «Лев-114» с РЛС МР-114, прицел — «Конденсатор-214А». Также на некоторых судах может применяться РЛС МР-145 и СУО «Лев-145». Дальность сопровождения целей — 40 км. Система управления стрельбой — Т-91-Э (разработка КБ «Аметист», г. Москва)

АК-100 является 100-мм одноствольной с водяным охлаждением наружной поверхности ствола. Боевое отделение представляет собой поворотную платформу с качающейся частью 100-мм орудия. Механизмами вертикальной и горизонтальной наводки, элеватором подачи снарядов и системой охлаждения ствола орудия. От воздействия окружающей среды и осколков артиллерийских снарядов расположенные в боевом отделении механизмы и агрегаты защищены броневой башней, сваренной из листов алюминиевой брони. Размеры башни значительно превышают размеры башен артустановок аналогичного калибра западных стран, что объясняется сохранением возможности резервного ручного управления стрельбой из самой башни.Орудие имеет ствол-моноблок длиной 59 калибров, снабжённый клиновым вертикальным затвором и системой наружного непрерывного охлаждения забортной водой. Механизмы автоматики орудия работают за счёт использования энергии отката.

Стрельба ведётся выстрелами унитарного заряжания (патронами) трёх типов: осколочно-фугасным УОФ-58 и зенитными УЗС-58 и УЗС-58Р. Выстрел УОФ-58 включает снаряд ОФ-58 весом 15,6 кг. Вес взрывчатого вещества в снаряде — 1,53 кг, снаряд комплектуется ударным взрывателем В-429. Зенитные выстрелы УЗС-58 и УЗС-58Р предназначены для стрельбы по крылатым ракетам и самолётам. Выстрел УЗС-58 имеет снаряд ЗС-58 с дистанционным взрывателем ДВМ-60М1, а выстрел УЗС-58Р — снаряд ЗС-58Р с радиолокационным взрывателем АР-32. Радиолокационный взрыватель обеспечивает подрыв снаряда на расстоянии 5 м от крылатой ракеты и 10 м от самолёта. При этом обеспечивается гарантированное поражение летательного аппарата.

Использованная литература и источники

1. ↑ 12Широкорад А. Б. Советская корабельная артиллерия. — СПб: Велень, 1995. — С. 63. — 80 с. — ISBN 5-85817-009-9.

• Широкорад А. Б. Советская корабельная артиллерия. — СПб: Велень, 1995. — 80 с. — ISBN 5-85817-009-9.
• Широкорад А. Б. Энциклопедия отечественной артиллерии. — Минск: Харвест, 2000. — 1156 с. — ISBN 985-433-703-0.

Cторожевой корабль «Неустрашимый»

«Неустрашимый» — сторожевой корабль (по классификации NATO – фрегат) Балтийского флота ВМФ России. Первый построенный из кораблей проекта 11540 «Ястреб».

Корабль предназначен для поиска, обнаружения, слежения и уничтожения подводных лодок противника, для обеспечения противокорабельной и противолодочной обороны боевых кораблей и судов в море, нанесения ударов по подводным и надводным кораблям и судам в море и базах, поддержки боевых действий Cухопутных войск, обеспечения высадки, прикрытия продвижения сил морских десантов и решения других задач.

В 2013 году сторожевик «Неустрашимый» повел отряд боевых кораблей на борьбу с пиратами к берегам Африканского Рога в районе Аденского залива.

Корабль был заложен 25 марта 1987 года на судостроительном . С 1991 года входит в состав Балтийского флота.
